在高速工況下，減速機的材質選擇核心圍繞高強度、低慣性、耐磨性、抗疲勞性、減振性及散熱性展開，不同部件（齒輪、軸、箱體）的最優材質差異顯著，且需匹配熱處理工藝，以下是分部件的詳細分析：
一、核心傳動部件：齒輪（高速下最關鍵）
高速齒輪需承受高頻接觸應力、摩擦磨損及交變載荷，優先選擇表面硬度高、芯部韌性好、變形小的合金結構鋼，主流材質及適用場景：
滲碳合金結構鋼（20CrMnTi、20CrNiMo）
性能：經滲碳淬火后，表面硬度可達 HRC 58-62，芯部保持良好韌性（HRC 30-40），抗沖擊和接觸疲勞能力強，能適應高速（≤10000r/min）重載工況。
適用：普通工業高速減速機（如電機配套齒輪箱、風機減速機），性價比最高，是行業主流。
氮化合金結構鋼（38CrMoAlA）
性能：經氣體氮化處理后，表面硬度可達 HV 1000-1200（遠高于滲碳鋼），熱處理變形極小（≤0.01mm），精度保持性優異，適合高精度高速場景。
適用：精密高速減速機（如機器人諧波減速機、數控設備主軸減速機），轉速可達 15000r/min 以上，對精度要求嚴苛的場景。
粉末冶金高速鋼（ASP2030、ASP2052）/ 鈦合金（Ti-6Al-4V）
性能：粉末冶金高速鋼硬度高（HRC 64-66）、耐磨性極強，鈦合金輕量化（密度僅為鋼的 1/3），可降低高速旋轉慣性。
適用：超高速場景（如航空航天減速機、超高速離心機減速機），轉速＞20000r/min，屬于高端小眾選型。
二、軸類零件（高速下需抗扭 + 剛性 + 低振動）
高速軸傳遞扭矩時易產生彎曲振動，材質需兼顧強度、剛性及抗疲勞性：
調質合金結構鋼（42CrMo、40CrNiMo）
性能：經調質處理（淬火 + 高溫回火）后，抗拉強度≥1000MPa，韌性和剛性平衡，能有效抑制高速下的軸系振動。
適用：絕大多數高速減速機的輸入 / 輸出軸，轉速≤15000r/min。
鈦合金（Ti-6Al-4V）/ 碳纖維復合材料
性能：鈦合金強度與鋼相當，但重量大幅降低，碳纖維復合材料幾乎無金屬疲勞，且減振性極佳。
適用：超高速、輕量化需求場景（如無人機、高端機器人減速機軸）。

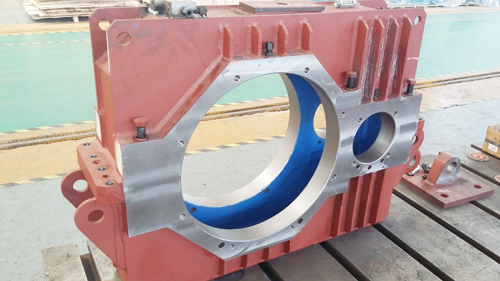

三、箱體（高速下需減振 + 散熱 + 剛性）
箱體作為支撐部件，需減少高速振動共振，同時輔助散熱：
球墨鑄鐵（QT500-7、QT600-3）
性能：剛性好，阻尼減振能力強（優于鋼和鋁），能吸收高速齒輪的振動噪聲，且成本低。
適用：普通工業高速減速機（如礦山、冶金用高速齒輪箱），轉速≤8000r/min。
鋁合金（6061-T6、7075-T6）
性能：輕量化（密度僅為鑄鐵的 1/3），導熱系數是鑄鐵的 4 倍，散熱性優異，且加工精度高。
適用：高速且輕量化需求場景（如機器人關節減速機、航空減速機），轉速＞10000r/min。
鎂合金（AZ31B）
性能：比鋁合金更輕，減振性更好，但強度較低，成本高。
適用：超輕量化、低載荷的超高速場景（如精密儀器減速機）。
四、輔助部件：軸承（高速下易失效環節）
高速減速機軸承需匹配材質以降低摩擦和溫升：
常規高速：軸承鋼（GCr15），經淬火后硬度 HRC 61-65，耐磨性優異，適配≤15000r/min。
超高速：氮化硅陶瓷（Si?N?），密度僅為軸承鋼的 1/3，耐高溫（可達 800℃），摩擦系數低，適配＞20000r/min。
總結：高速減速機材質選型優先級
工況類型    齒輪材質    軸材質    箱體材質
普通工業高速（≤10000r/min）    20CrMnTi（滲碳）    42CrMo    QT500 球墨鑄鐵
精密高速（10000-20000r/min）    38CrMoAlA（氮化）    40CrNiMo    6061 鋁合金
超高速（＞20000r/min）    鈦合金 / 粉末冶金鋼    鈦合金    鎂合金 / 碳纖維
核心結論：不存在 “萬能的Z優材質”，但工業級高速減速機的核心傳動部件（齒輪、軸）優先選擇滲碳 / 氮化合金結構鋼，箱體根據輕量化需求選鑄鐵或鋁合金；超高速場景需搭配鈦合金、陶瓷等高端材質。
