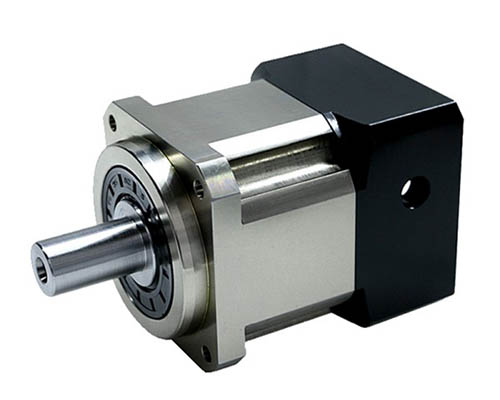

精密行星減速機的行星架結構詳解
一、基本結構與功能
行星架是精密行星減速機的核心支撐構件，它像一個 "微型太陽系" 的 "行星軌道框架"，具有兩大關鍵功能：
支撐定位：固定多個行星輪，確保它們圍繞太陽輪精確運轉
動力傳遞：作為輸出構件，將經過減速增矩后的動力傳遞給負載
核心組成部分：
端盤 / 側板：通常為圓盤形或環形結構，有均勻分布的安裝孔
行星輪軸：安裝行星輪并通過軸承支撐其自轉
連接結構：將端盤連接成整體的撐柱或連接板
緊固定位件：螺栓、銷釘等，確保行星輪軸固定
二、典型結構形式
1. 按支撐方式分類
(1) 雙支撐結構（精密減速機首選）
行星輪兩側均由行星架支撐，穩定性高
加工要求：上下銷孔必須嚴格同心 (誤差 < 0.015mm)，否則齒輪無法正常嚙合
優勢：扭轉剛度高 (提升 3 倍)，適合高精度、大扭矩應用
應用：斜齒行星減速機 (必須用雙支撐) 和高精度直齒減速機
(2) 單支撐結構
行星輪僅一側由行星架支撐，另一側懸空
結構簡單，成本較低，但剛性和精度稍差
應用：輕載、低精度或直齒行星減速機
2. 按整體構型分類
(1) 整體框架式（最常見）
由兩塊環形側板和均布撐柱連接成空間框架
剛性好，適合多行星輪 (≥3 個) 傳動
(2) 單臂式 / 十字臂式
簡化結構，只有一個支撐臂或十字形支撐
結構簡單，可容納更多行星輪，但剛性略低
(3) 分體式結構
行星架分為兩部分單獨加工后連接 (焊接 / 螺栓)
加工方便但精度受裝配影響，適用于大型減速機
(4) 一體式結構（精密減速機主流）
行星架與輸出軸一體化設計，消除裝配間隙
一次加工成型，精度高，剛性強
三、行星架的關鍵設計要素
1. 支撐與定位設計
行星輪軸布置：
多個行星輪 (通常 3-6 個) 沿圓周等距分布，使扭矩均勻
軸與行星架采用過盈配合 (溫差裝配)，配合長度為軸徑的 1.5-2.5 倍
軸承配置：
行星輪軸用滾動軸承 (滾針 / 圓錐滾子) 支撐，確保低摩擦自轉
輸出端采用大跨距軸承布置，提升剛性和抗變形能力
2. 材質與制造工藝
材質選擇：
優質合金鋼：40Cr (調質處理，硬度 40-45HRC) 或 ZG42CrMoA
特殊應用：滲碳鋼或氮化鋼，提升表面硬度和耐磨性
制造工藝：
精密加工：CNC 銑削 / 車削，保證形位公差 (平面度 / 圓度 < 0.01mm)
整體鍛造（替代傳統鑄造）：消除內部缺陷，抗變形能力提升 30%
熱處理：調質 + 時效，確保尺寸穩定性和強度
表面處理：氮化或淬火，提高耐磨性和接觸疲勞強度
3. 精度控制要點
定位孔位置度：≤0.015mm，確保行星輪與太陽輪、內齒圈精準嚙合
平行度 / 垂直度：控制在 0.005mm 范圍內，減少傳動誤差
同軸度：行星架與輸出軸同軸度 < 0.002mm，保證回轉精度
四、工作原理與傳動關系
行星架在傳動中的角色：
太陽輪輸入動力→帶動行星輪自轉
行星輪同時與固定內齒圈嚙合，產生公轉
行星輪公轉帶動行星架旋轉→輸出減速增矩后的動力
傳動特性：
行星架轉速與太陽輪、內齒圈齒數相關，實現減速功能
多行星輪均載設計，使每個行星輪分擔相同載荷，提高承載能力
輸出扭矩與行星架剛度成正比，高剛性設計可提升輸出扭矩 30% 以上
五、總結
行星架是精密行星減速機的 "脊梁"，其結構設計直接決定了減速機的精度、剛性和壽命。精密行星減速機普遍采用雙支撐整體框架式或一體式結構，配合優質材料和精密制造工藝，確保在高精度應用中發揮核心作用。
關鍵特征對比：
特性    雙支撐整體式    單支撐分體式
扭轉剛度    高 (基準 ×3)    低
定位精度    高 (≤±0.05mm)    中低
適用場景    精密加工、機器人關節    輕載、普通設備
成本    較高    較低
一句話理解：行星架就是精密行星減速機中那個既當 "支架" 又當 "動力輸出軸" 的核心構件，它的結構精密程度直接決定了整臺減速機的性能上限。
